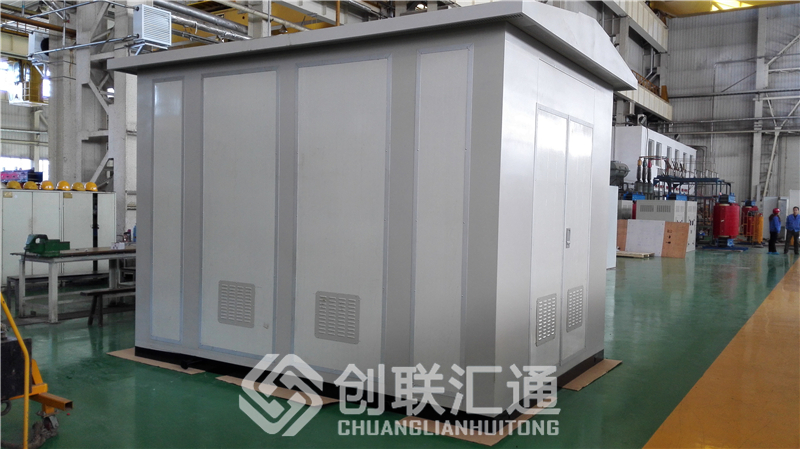

變電站是一個以結構化方式連接的電氣設備網絡，目的是向最終用戶供電。有許多變電站組件，如輸出和輸入電路，每個都有斷路器，隔離器，變壓器和母線系統等，以確保系統的順利運行。電力系統有許多組成部分，如配電、輸電和發電系統，變電站是電力系統運行的必要組成部分。變電站是消費者獲得電力供應以運行其負載的實體，同時可以通過改變頻率和電壓水平等將所需的電能質量交付給客戶。

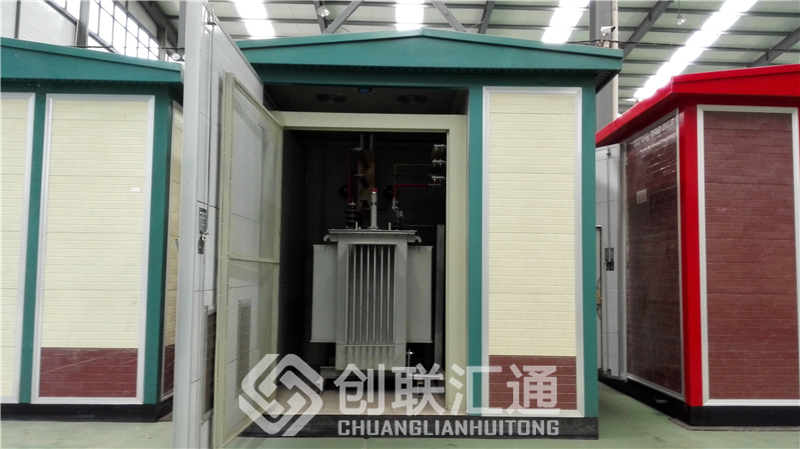

變電站的設計完全取決于需要，例如，單母線或復雜母線系統等。此外，設計還取決于應用，如室內變電站、發電變電站、輸電變電站、電線桿變電站、室外變電站、換流站、開關站等。在大型發電系統的情況下，也需要集熱器變電站，例如，多個熱電廠和水電站連接在一起，將電力從多個位于同一位置的渦輪機傳輸?shù)絾蝹€(gè)傳輸單元，變電站能的主要部件是變壓器，可以是干變也可以是油變，具體根據實際情況。

變電站中的隔離器是一種機械開關，在電流中斷時用于隔離電路。這些也被稱為在空載條件下運行的斷開開關，并且沒有電弧淬火裝置。這些開關沒有特定的斷電流值，也沒有電流值。這些是機械操作的開關。

母線是變電站中最重要的元件之一，是一種導體，它將電流輸送到與它有許多連接的點。母線是一種具有輸出和輸入電流路徑的電氣連接點。當母線發生故障時，連接到該特定部分的所有組件都應跳閘，以便在短時間內(例如60ms)完全隔離，以避免因?qū)w發熱而產生危險。它們有不同的類型，如環形母線、雙母線和單母線等。一個簡單的母線如下圖所示，它被認為是變電站最重要的元件之一。
避雷器可以被認為是變電站的第一個組件。這些都具有保護變電站設備免受高壓的作用，也限制了電流的幅度和持續時間。它們連接在地線和線路之間，即與變電站中的設備連接在一起。這些是為了分流電流到地球，如果任何電流浪涌出現，因此保護絕緣和導體免受損害。它們有多種類型，并根據職責加以區分。

斷路器:
斷路器是這樣一種類型的開關，用于在系統內發生故障時關閉或打開電路。斷路器有2個活動觸點，正常情況下處于OFF狀態。當系統發生任何故障時，繼電器向斷路器發送跳閘命令，斷路器將觸點分開，從而避免對電路造成任何損壞。

繼電器:
繼電器是變電站設備的專用部件，用于保護系統免受異常情況(如故障)的影響。繼電器基本上是一種傳感裝置，用于感應故障并確定故障的位置，并向電路的特定點發送跳閘命令中斷消息。一個斷路器接到繼電器的指令后，觸點正在斷開。這些是保護設備免受其他損害，以及火災，對人類生命的威脅，以及從變電站的特定部分清除故障。

電容器

電容器組被定義為一組許多相同的電容器，它們并聯或串聯在一個外殼內，用于校正功率因數以及變電站電路的保護。這些就像無功功率的來源，從而減少了電流和電壓之間的相位差。提高了供電系統紋波電流的容量，避免了變電站系統中不必要的自我。電容器組的使用是功率因數維護和校正的一種經濟技術

蓄電池

一些重要的變電站部件，如應急照明、繼電器系統和自動控制電路，都是通過電池來運行的。電池組的大小分別取決于直流電路運行所需的電壓。蓄電池有酸堿蓄電池和鉛酸蓄電池兩種基本類型。鉛酸電池是最常見的類型，在變電站大量使用，因?yàn)樗鼈兲峁└唠妷?，成本更便宜?/p>

捕波器

捕波器是變電站的一個部件，它被放置在進線上用于捕獲高頻波。來自附近變電站或其他地方的高頻波會對電流和電壓產生干擾，因此對其進行捕獲具有重要意義。捕波器基本上是截取高頻波，然后將這些波轉移到電信面板。

計量和指示儀器:
每個變電站都有許多計量和指示儀表，如瓦特表、電壓表、電流表、功率因數表、千瓦時表、伏安表和KVARH表等。這些儀表安裝在變電站的不同位置，用于控制和維持電流和電壓的值。例如，33/11KV變電站設備將包括用于各種電流和電壓讀數的數字萬用表。

載流設備:
載流設備安裝在變電站內，用于通信、監控、遙測和/或繼電等目的。這種設備通常安裝在一個房間里，這個房間被稱為載波室，并通過高壓電源電路連接。

雖然以上是在變電站中看到的一些標準組件，但根據變電站的類型及其功能，變電站組件可能會略有變化。此外，隨著技術的進步，許多組件不斷升級，以保持最新的進步，以提供恒定的功率輸出。
